一、组成：
该产品是以脂肪族异氰酸酯组分和高级丙烯酸树脂、颜料、助剂和溶剂等组成的双组份自干涂料。
二、性能：
|
|
高耐候性 脂肪族聚氨酯漆具有较高的耐候特性，室外经受长期紫外线照射，漆膜不粉化。该漆与其他产品配套使用可达8-10年之久，也是室外防腐涂装常用的产品。 | 耐化学药品性 该漆具有优异的耐化学药品性，耐酸碱性、耐酸雨、耐盐雾、盐水等。漆膜能够抵抗大气腐蚀，强效保护基材。 |
|
|
优异的机械性能 脂肪族聚氨酯面漆机械性能强，耐冲击性、柔韧性、耐磨性等达到行业标准，附着力优异，漆膜不脱落，持久保护。 | 美观装饰性 该漆颜色多样，可调色调光泽，漆膜饱满，涂层美观。室外环境长期使用漆膜保色保光，不褪色。 |
三、用途：
常用于船舶、桥梁、灯具等室外钢结构、水泥建材的表面，起到装饰和防腐功能。
四、产品规格：
漆膜颜色：客户指定
混合比例：平光产品主漆：固化剂=20:4；高光产品主漆：固化剂=20:5
五、技术参数：
项目 | 指标 |
颜色 | 客户指定 |
粘度 | （涂-4）50-80s |
细度 | ≤30μm |
理论用量 | 160g/m2，40μm |
干燥时间 | （23±2℃）表干：1h，实干24h |
附着力 | 划格法，1级 |
耐冲击强度 | 50kg·cm |
柔韧性 | 1mm |
耐汽油性 | 24h，不脱落、不起皱、不起泡、允许轻微变色 |
人工加速老化 | 800h，无明显裂纹，变色≤3级，失光≤3级 |
耐盐雾性 | 800h，漆膜无变化 |

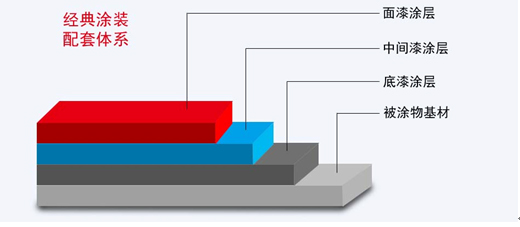

六、配套体系：
脂肪族聚氨酯面漆可以和多种涂料配套涂装，应用于各类工业环境：
1、钢结构防腐：环氧富锌底漆+环氧云铁中间漆+脂肪族聚氨酯面漆；环氧底漆+脂肪族聚氨酯面漆
2、桥梁防腐：环氧富锌底漆+环氧云铁中间漆+脂肪族聚氨酯面漆；无机富锌底漆+环氧封闭漆+环氧云铁中间漆+脂肪族聚氨酯面漆
3、工程机械涂装：环氧底漆+脂肪族聚氨酯面漆
4、建筑外墙装饰：环氧封闭底漆+环氧中涂漆+脂肪族聚氨酯面漆
七、施工方法：
1、基材处理
被涂金属表面必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采用抛丸或喷砂方法，达到瑞典除锈标准Sa2.5级，粗糙度达到30-70μm，也可采用手工除锈方法，达到瑞典除锈标准St3级，粗糙度达到30-70μm。
2、混合
按重量配比（以产品包装上的标示为准）
混合时，应持续搅拌主剂的情况下，缓缓倒入固化剂，使其充分搅拌均匀。
混合好的涂料熟化（23±2℃）30min后，用60-80目筛网过滤，并倒入另一只容器中备用。
混合后的涂料有效期3小时，请根据施工进度安排使用。
3、施工条件
喷涂作业应在基体处理后尽快进行，一般不应超过6小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点5℃以上，空气相对湿度不超过75％。
4、涂装方法
本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。
5、稀释
一般情况下涂料需要使用配套稀释剂来调节粘度和清洗工具。
6、涂装间隔
单组份油漆烘干后即可进行后道涂装。双组份油漆建议涂装间隔时间如下：
底材温度 | 5℃ | 20℃ | 30℃ |
^短 | 48h | 24h | 16h |
^长 | 无限制 |
